柴油發電機組三次諧波勵磁單相交流發電機

1. 基本結構

其基本結構與三次諧波勵磁三相交流發電機基本相同，不同之處在于定子鐵心槽中的定子主繞組是單相而不是三相，且定子主繞組分為完全相同的兩部分，便于串聯時輸出230V電壓，并聯時輸出115V電壓。定子副繞組以三次諧波繞組為主，輔以基波副繞組，作為發電機轉子勵磁電流的電源。

2.工作原理

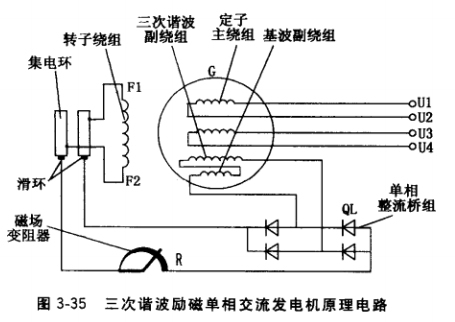

       三次諧波勵磁單相交流發電機原 理電路如圖3-35所示。當發電機由原動機驅動旋轉至空載轉速時，依靠發電機轉子鐵心的剩磁（包括三次諧波磁場和基波磁場），在三次諧波副繞組和基波副繞組中感應交流電，并整流成直流電,經電刷輸人轉子繞組，提供轉子勵磁電流，建立發電機主磁場，在定子主繞組中感應電壓，在主、副繞組匝數設計合適，并經磁場 變阻器調節整定，即可輸出額定電壓。發電機負載時，依靠三次諧波磁場增強，三次諧波繞組感應電勢隨之提高，經整流增大轉子勵磁電流，增強主磁場，補償了發電機負載時電樞反應的去磁效應，維持了主繞組輸出 電壓穩定。
