柴油發電機組凸極式逆序勵磁無刷單相交流發電機
1.基本結構

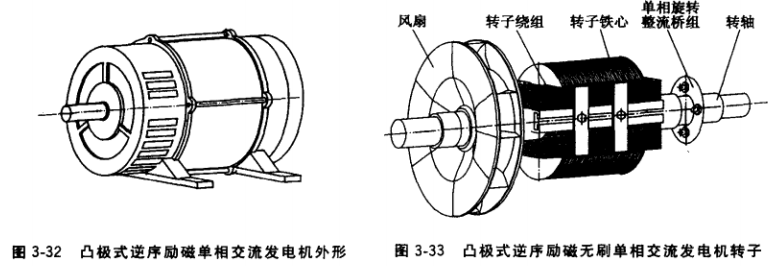

凸極式逆序勵磁無刷單相交流發電機外形如圖3-32所示。定子結構與隱極式逆序勵磁無刷單相交流發電機相同，不同之處在于轉子結構。定子槽中有兩套繞組，一套為定子主繞 組Mc1和Mc2 （感應電壓115V,匝數完全相等的兩部分繞組），另一套是定子副繞組Sc （電容繞組）。
(1)轉子。包括風扇、轉子鐵心、轉子繞組、旋轉整流橋組、軸承，如圖3-33所示。 其中風扇、軸承結構與有刷單相交流發電機相同，單相旋轉整流橋組、轉子繞組、轉子鐵心 為該發電機所特有。
(2) 轉子繞組。轉子每個磁極只繞一套繞組，每極繞組單獨與1個旋轉整流管及過電壓保護電阻(壓敏電阻)連接。
(3) 轉子鐵心。鐵心沖片材料可以是硅鋼片或厚1mm鋼板(Q235-A)。當鐵心沖片材料為硅鋼片時，鐵心極靴頂部處必須鑲裝磁鋼塊，方可維持剩磁磁場，以確保正常自勵建壓。
(4) 旋轉整流橋組。對于2極發電機轉子，旋轉整流橋組由2個旋轉整流元件及2個過電壓保護電阻各2個安裝于絕緣板上組合而成。對于4極發電機，就必須有4個旋轉整流元件及過壓保護電阻。旋轉整流管的電流等級應為勵磁電流的4倍，電壓等級應大于500V。
2.工作原理

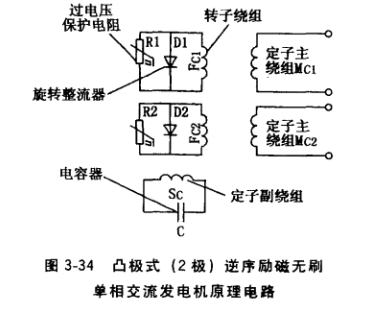

凸極式逆序勵磁無刷單相交流發電機整機原理電路如圖3-34所示。發電機由內燃機驅動至空載轉速，依靠轉子鐵心的剩磁磁場，定子副繞組Sc感應電壓，流過的容性電流產生單相脈動磁場。它可分解為順序和逆序兩個旋轉磁場，逆序磁場的旋轉速度與轉子轉速相等，但方向相反，在轉子繞組上感應出2倍發電機額定頻率的交流電流，經整流后向轉子繞組提供直流電流(勵磁電流〉，建立轉子主磁場；順序磁場旋轉速度與轉子轉速相等，且方向相同，對轉子主磁場起助磁作用。由于定子副繞組流過的是容性電流，容性電流的磁場對 轉子主磁場也起助磁作用。逆、順序磁場共同 作用，在定子主繞組上感應出空載電壓，實現 發電機自勵建壓。只要定、轉子各繞組參數設 計合理，在空載轉速下，定子主繞組感應的電 壓便可達額定值。定子主繞組Mc1，和Mc2串聯 時發電機輸出230V電壓，并聯時輸出115V 電壓。發電機負載時，其工作原理與隱極式逆 序勵磁單相交流發動機基本相同。
